Autor Tema: NUESTROS APARATOS DE METEO.  (Leído 10646 veces)

Desconectado FRENTEFRIO

  • Tornado F1
  • *
  • Mensajes: 125
  • Age: 56
  • Ubicación: Ojáiz-Peñacastillo (Cantabria)
  • SANTANDER - CANTABRIA
    • Estación de Ojáiz-Peñacastillo
NUESTROS APARATOS DE METEO.
« en: Enero 01, 2008, 23:00:04 pm »
Saludos.

No sé si ya habrá habido otro tópic con este tema; si es así pido a los moderadores que borren éste o que lo incluyan en el anterior si lo hubiera.

La idea es que todo aquel que quiera vaya posteando fotografías de sus equipos de meteo.

Empiezo yo:

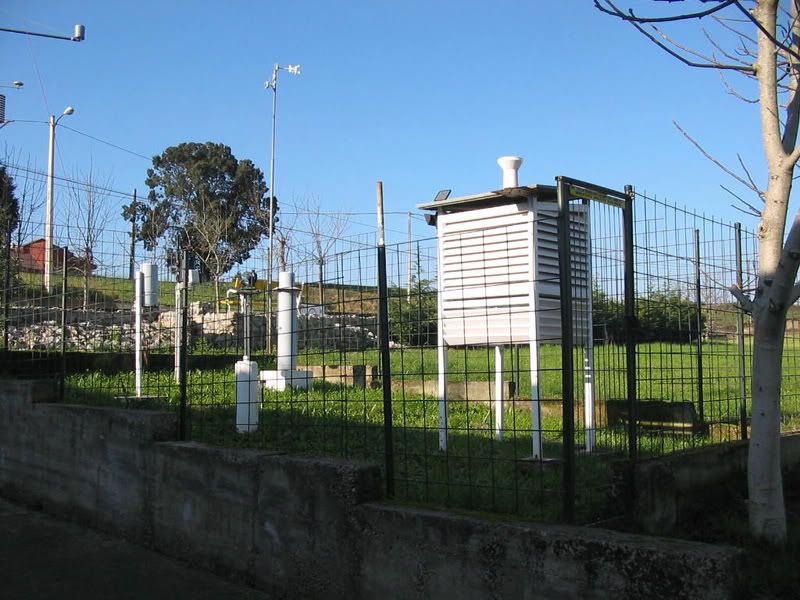

Entrada al recinto de la estación. Es un rectángulo que mide 8 metros de largo por 5 de ancho. El piso es de césped (hierba corta) y en él están instalados casi todos los instrumentos que pueden ir al aire libre:

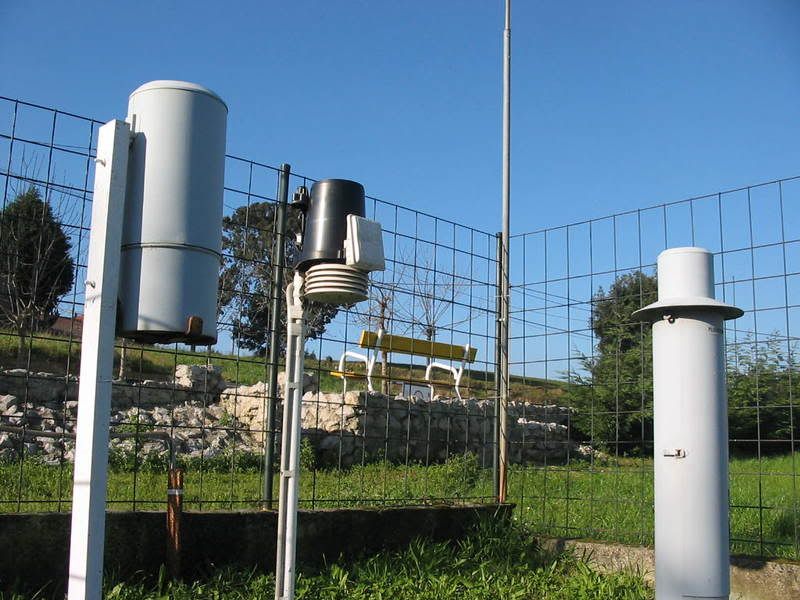

Los encargados de medir las precipitaciones (que aquí en Cantabria tienen bastante trabajo): El pluviómetro Hellmann -oficial-, el Davis y a la derecha de la fotografía el pluviógrafo Thíes.

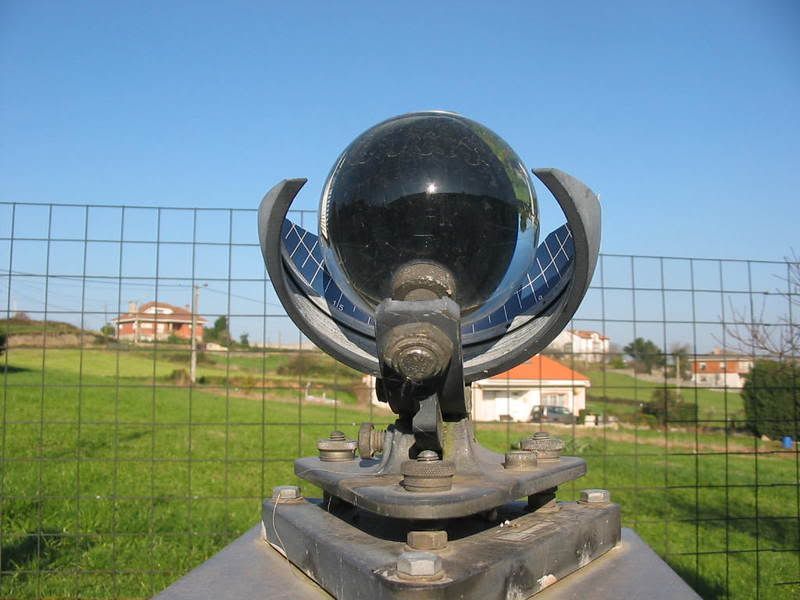

Un plano general del heliógrafo de Campbell-Stockes. Este sí que curra poco en Cantabria; qué le vamos a hacer:

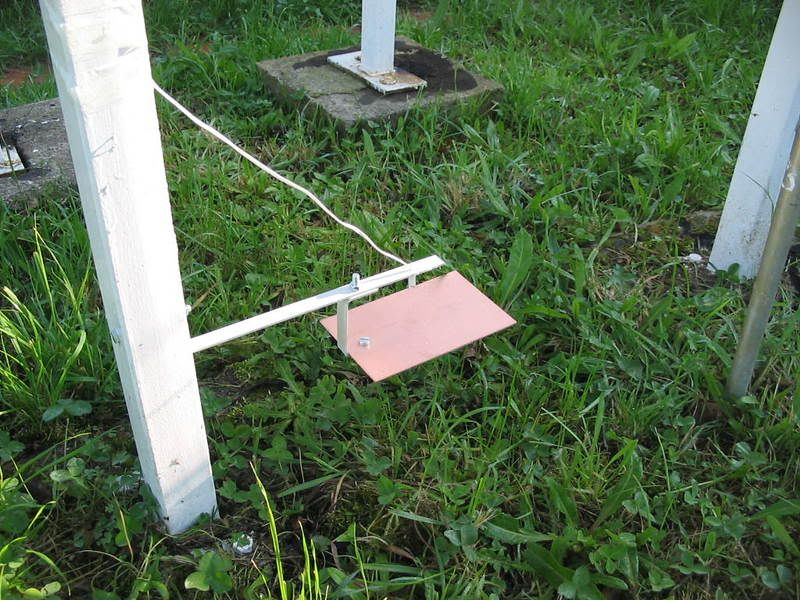

En una de las patas que soportan la garita coloqué un termómetro con sonda para medir la temperatura de radiación. La sonda está situada a 15 cm del suelo y separada de éste por una chapa metálica. Mide la temperatura de la capa más baja del aire con la que hay diferencias de varios grados con las temperatura recogida en la garita:


Aquí podéis ver el interior de la garita: Termómetros de máxima y mínima, psicrómetro (los que están en vertical), evaporímetro, higrotermógrafo oficial Thíes y las pantallas de los sensores que indican la temperatura del subsuelo (sonda situada a -0,50 m de la superficie) y el de radiación:

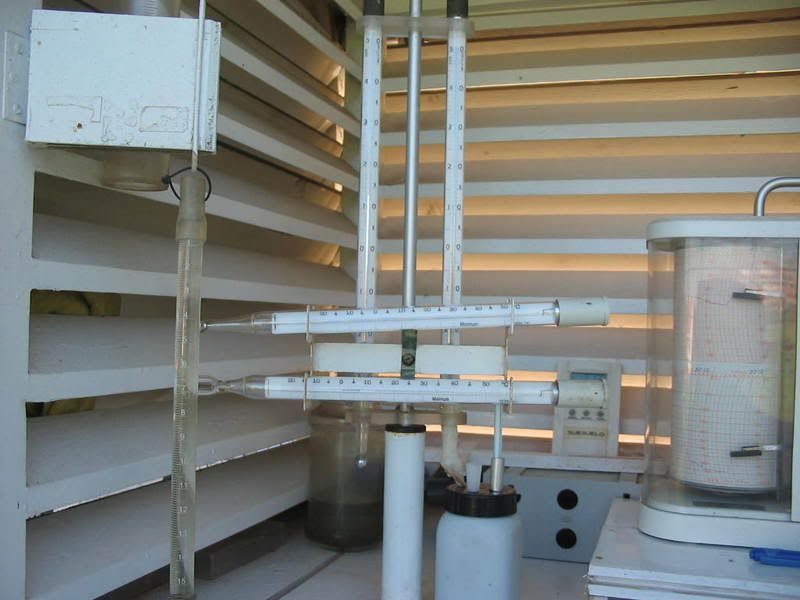

Un primer plano de los termómetros de extremas, de los del psicrómetro, evaporímetro, etc.:

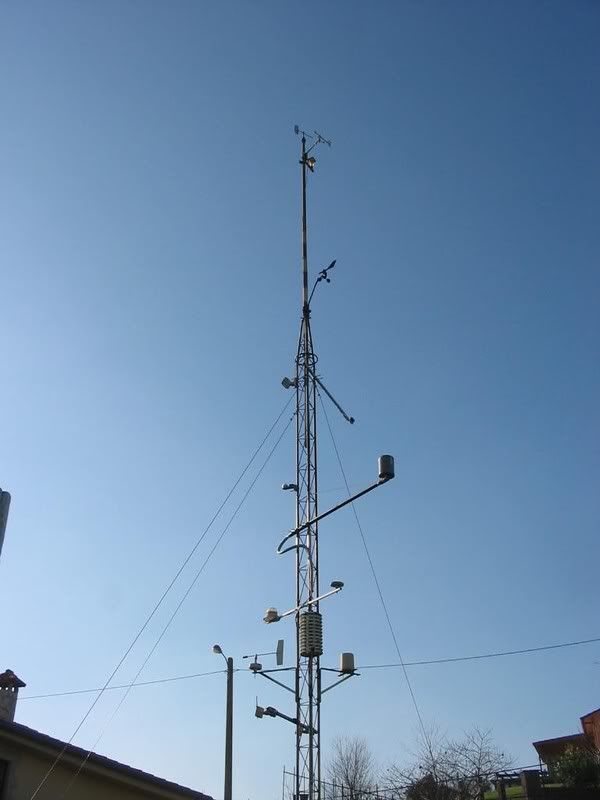

La torre con los sensores de viento, con una altura de 10 metros sobre el suelo:

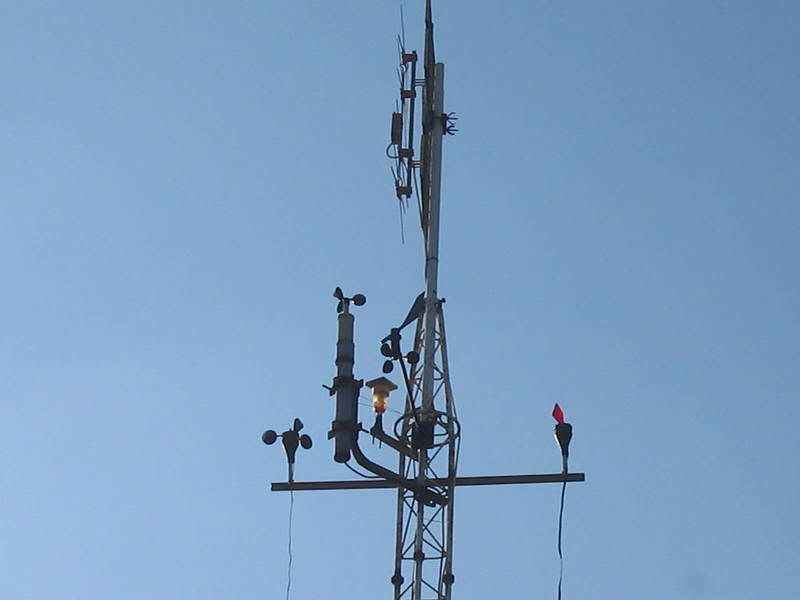

Otros sensores  de viento (entre ellos el del anemómetro de recorrido), los coloqué en la torre que aguanta la antena de TV:


El interior del pluviógrafo Thíes, con mecanismo de sifón:

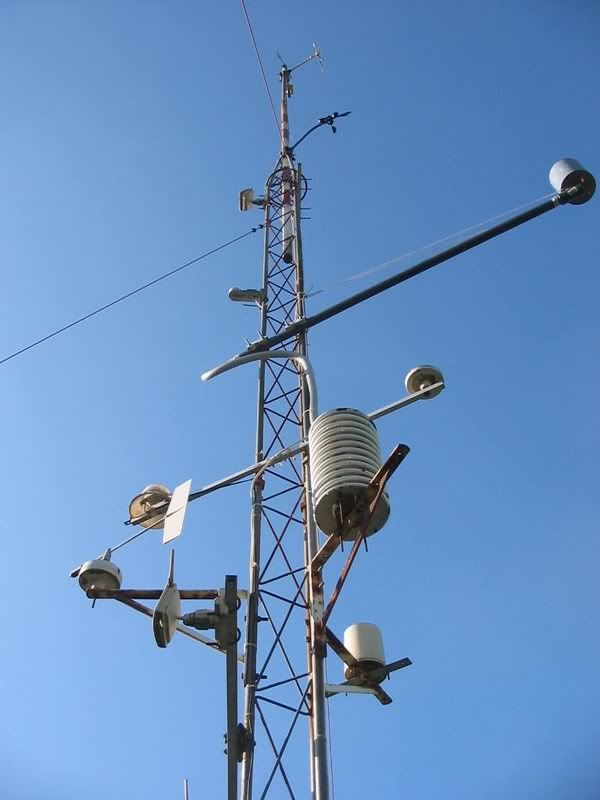

La torre meteorológica principal, con los sensores de viento, el heliógrafo eléctrónico y el detector de descargas eéctricas:

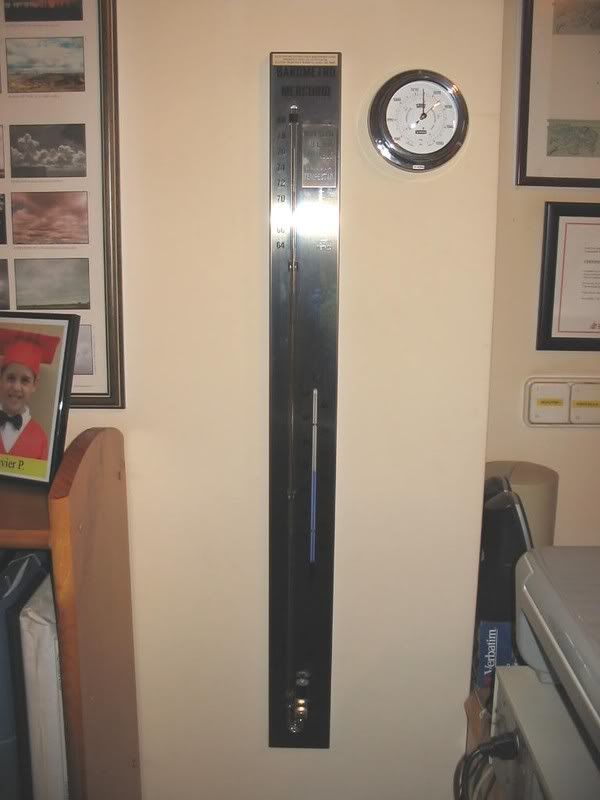

Dentro de casa, el barómetro de mercurio y el aneroide. INdican la presión a nivel de la estación (40 metros sobre el nivel del mar):

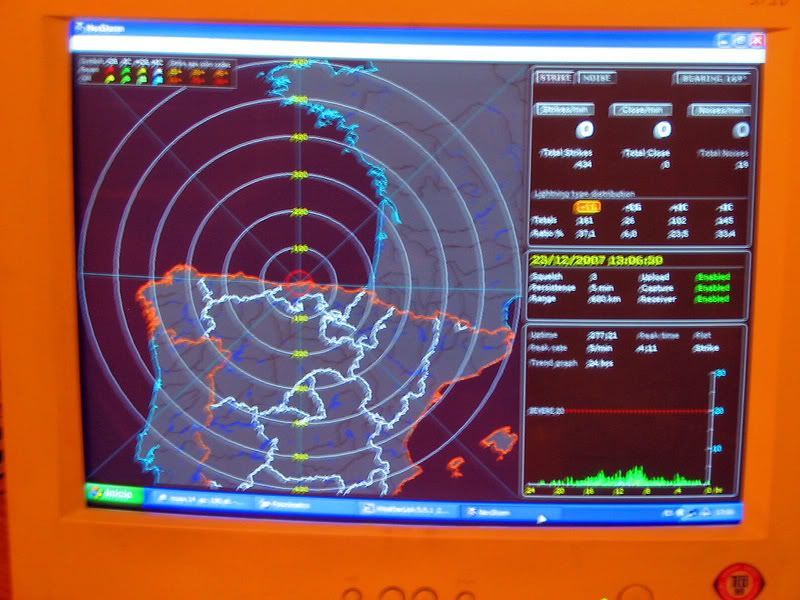

El ordenador principal (donde entran todos los datos de meteo) con la pantalla del programa del detector de descargas eléctricas (o tormentas):


Barógrafo electrónico, con la presión a nivel de la estación, en milibares. Cada hora escribe en la tira de papel la presión que registra y hace una gráfica de puntos con ése valor:

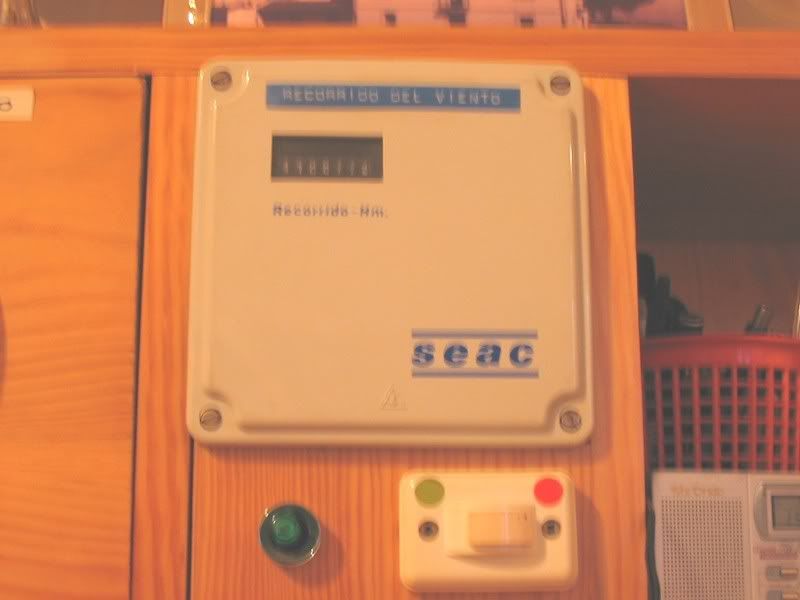

El contador del anemómetro de recorrido:

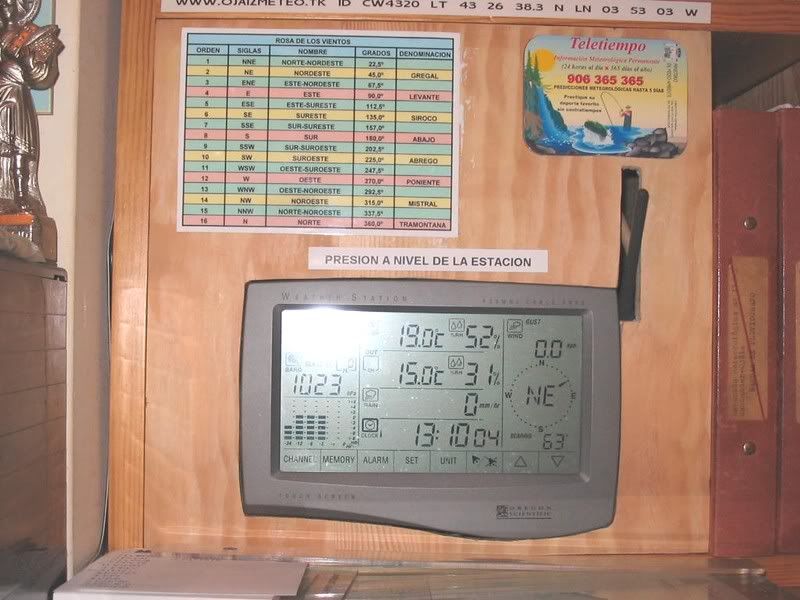

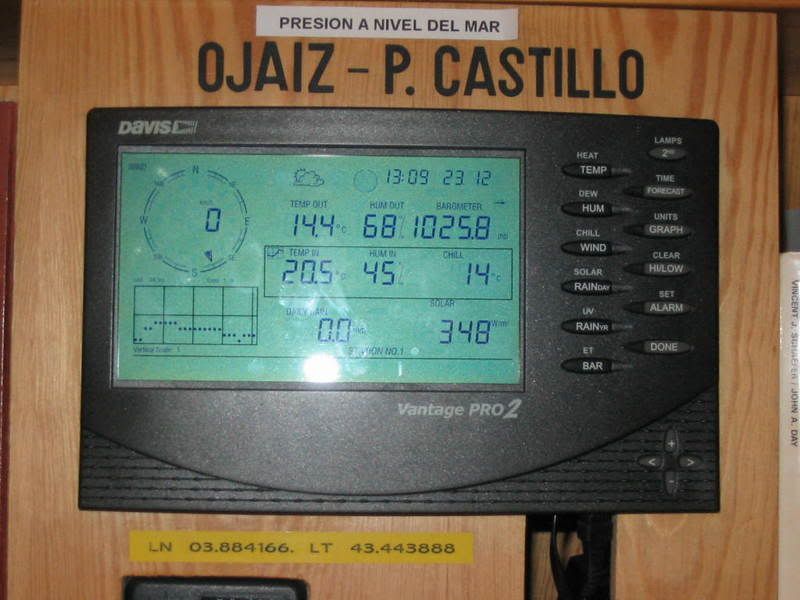

Las consolas Davis y Oregón: Una con la presión a nivel del mar y otra con la presión a nivel de estación; juntas, pero no revueltas:

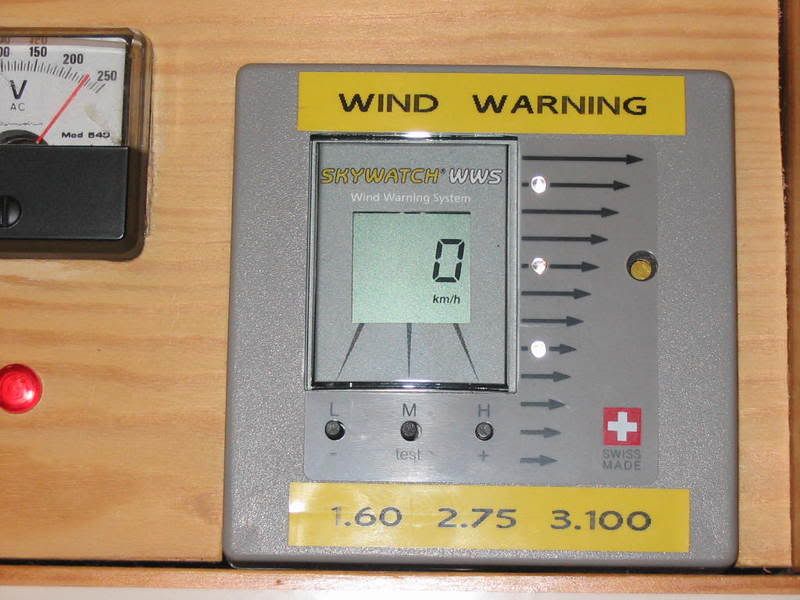

Anemómetro de alarma de viento. Si la velocidad del viento llega a un valor determinado, se dispara una alarma luminosa y auditiva. Si llega a un valor más alto que el anterior, salta la alarma de riesgo:

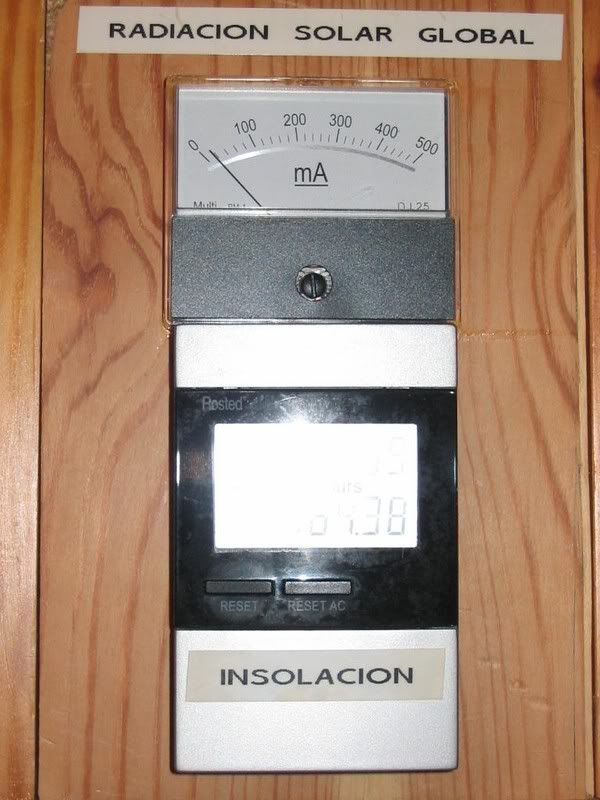

Los sensores de radiación solar global y el contador de horas de sol:

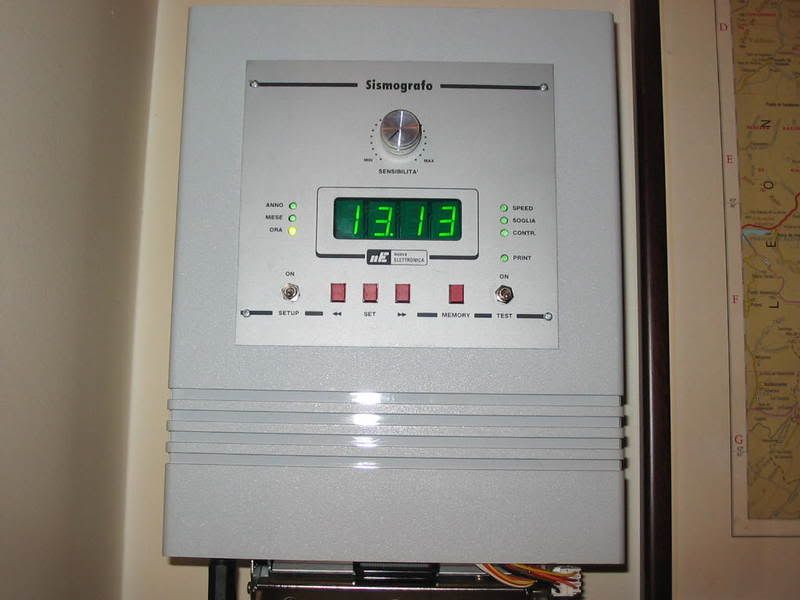

El registrador del sismógrafo...:

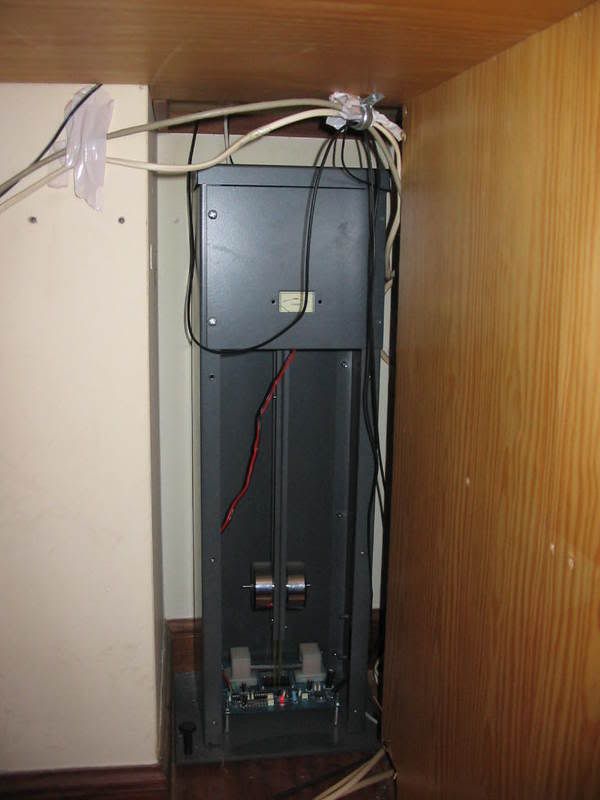

El sensor del sismógrafo:


Y un plano general del "cuarto de máquinas":




Y ya está.




« Última modificación: Enero 01, 2008, 23:27:17 pm por FRENTEFRIO »
Colaborador voluntario del INM.  Estación nº 1112-E  Santander-Ojáiz<br />visita: www.ojaizmeteo.net<br
/>  /><br />

Conectado Gale

  • Webmaster - Admin
  • Tornado F5 (Dedo de Dios)
  • ******
  • Mensajes: 45.333
  • Age: 40
  • Ubicación: Salobreña - Playa, Costa Tropical, (Granada).
    • Cazatormentas.Net
Re: NUESTROS APARATOS DE METEO.
« Respuesta #1 en: Enero 01, 2008, 23:06:52 pm »
Sabía que contabas con algunos aparatos, pero lo que no me imaginaba era el pedazo búnker meteorológico que tienes tú también ;D :o

Menudo trabajo que te tiene que dar, por otro lado :-X

Gracias por mostrárnoslo!

Desconectado alb_Ronda

  • Moderador del foro.
  • Tornado F5 (Dedo de Dios)
  • *****
  • Mensajes: 12.760
  • Age: 32
  • Ubicación: Ronda (Malaga) // Barcelona
  • Actualmente en Barcelona
Re: NUESTROS APARATOS DE METEO.
« Respuesta #2 en: Enero 01, 2008, 23:18:18 pm »
Ya esta dice el colega...    :o :o :o :o :o :o :o           joder, ojala pudiera tener yo algun dia eso que tienes...pero 1º haria falta el sitio para instalarlo, que es lo mas dificil...
-- Actualmente desde Barcelona --
Soy de una ciudad donde llueve hacia arriba y a los pájaros se les ve el lomo mientras vuelan
***

storm2002

  • Visitante
Re: NUESTROS APARATOS DE METEO.
« Respuesta #3 en: Enero 01, 2008, 23:20:06 pm »
Buaffff increible lo que tienes montado! :-X :-X

Desconectado FRENTEFRIO

  • Tornado F1
  • *
  • Mensajes: 125
  • Age: 56
  • Ubicación: Ojáiz-Peñacastillo (Cantabria)
  • SANTANDER - CANTABRIA
    • Estación de Ojáiz-Peñacastillo
Re: NUESTROS APARATOS DE METEO.
« Respuesta #4 en: Enero 01, 2008, 23:21:13 pm »
Sabía que contabas con algunos aparatos, pero lo que no me imaginaba era el pedazo búnker meteorológico que tienes tú también ;D :o

Menudo trabajo que te tiene que dar, por otro lado :-X

Gracias por mostrárnoslo!

No, no creas Gale. Si todo se lleva al día, una media hora por las noches tan sólo.
Ya sé que tú tambien cuentas con un buen arsenal...... ;)

Colaborador voluntario del INM.  Estación nº 1112-E  Santander-Ojáiz<br />visita: www.ojaizmeteo.net<br
/>  /><br />

Conectado Gale

  • Webmaster - Admin
  • Tornado F5 (Dedo de Dios)
  • ******
  • Mensajes: 45.333
  • Age: 40
  • Ubicación: Salobreña - Playa, Costa Tropical, (Granada).
    • Cazatormentas.Net
Re: NUESTROS APARATOS DE METEO.
« Respuesta #5 en: Enero 01, 2008, 23:27:15 pm »
Juas, comparado con lo que tienes tú, un granito de arena en medio de un océano :DDD jejejeje.

Desconectado FRENTEFRIO

  • Tornado F1
  • *
  • Mensajes: 125
  • Age: 56
  • Ubicación: Ojáiz-Peñacastillo (Cantabria)
  • SANTANDER - CANTABRIA
    • Estación de Ojáiz-Peñacastillo
Re: NUESTROS APARATOS DE METEO.
« Respuesta #6 en: Enero 01, 2008, 23:28:50 pm »
Ya esta dice el colega...    :o :o :o :o :o :o :o

Juassssss!!!!!!!
Bueno, si quieres pongo THE END..................... :DDD

Colaborador voluntario del INM.  Estación nº 1112-E  Santander-Ojáiz<br />visita: www.ojaizmeteo.net<br
/>  /><br />

Desconectado HIPATIA

  • Tornado F1
  • *
  • Mensajes: 1.790
  • Age: 51
  • Ubicación: Almería , Pechina
Re: NUESTROS APARATOS DE METEO.
« Respuesta #7 en: Enero 02, 2008, 00:14:27 am »
alucino con la que tienes montada en casa , yo creo que ya quisieran en algunos aeropuertos tener la maquinaria que tienes tú   :DDD , por cierto lo del sismógrafo ha picado mi curiosidad , ¿ cuando fué el último terremoto que detectó ? ¿te dice la zona del epicentro en concreto , o la distancia de tu casa al mismo?




                                                                                                                                    Pechina . bajo Andarax . Almería

Desconectado FRENTEFRIO

  • Tornado F1
  • *
  • Mensajes: 125
  • Age: 56
  • Ubicación: Ojáiz-Peñacastillo (Cantabria)
  • SANTANDER - CANTABRIA
    • Estación de Ojáiz-Peñacastillo
Re: NUESTROS APARATOS DE METEO.
« Respuesta #8 en: Enero 02, 2008, 10:08:47 am »
alucino con la que tienes montada en casa , yo creo que ya quisieran en algunos aeropuertos tener la maquinaria que tienes tú   :DDD , por cierto lo del sismógrafo ha picado mi curiosidad , ¿ cuando fué el último terremoto que detectó ? ¿te dice la zona del epicentro en concreto , o la distancia de tu casa al mismo?

Saludos y buenos días:
 Bueno...Cantabria no es tierra de grandes terremotos  (afortunadamente), pero en el centro de la comunidad autónoma existe una falla geológica que da lugar a la Sierra del Escudo de Cabuérniga. Esta discurre paralela a la costa y esta separada por muy poco kilómetros de ella. Aunque la actividad sísmica no es muy importante, sí que se producen movimientos de la tierra, pero son imperceptibles para las personas; sin embargo el sismógrafo si ha detectado algunos de ellos.

Es posible saber a qué distancia se ha originado un terremoto, pero todo depende de cómo tengas configurado el sismógrafo y sobre todo del "umbral" que le hayas puesto.

Según las instrucciones del aparato:

UN movimiento sísmico de intensidad media que se produzca en un radio de unos 300 Kms, trazará en la impresora sinusoides de unos 6-7 cms. Cuanto más lejana es la distancia a la que se produzca el movimiento sísmico, menores serán las amplitudes de las curvas del sismograma.
Si nos fijamos en las ondas primarias (las de amplitud menor) antes de que lleguen a registrarse las secundarias, se puede saber aproximadamente el radio de distancia del movimiento sísmico. Si hemos puesto una velocidad de impresora a 1 cm por minuto, se puede calcular con buen aproximación que a cada milímetro de longitud de las ondas primarias, corresponden unos 60 ó 66 Kms.

Si la velocidad de la impresora se hja ajustado a 2 cms por minuto, a cada milímetro de longitud de las ondas P (primarias) corresponden unos 30 ó 33 Kms.

De momento no ha detectado movimientos importantes. pero la línea que va trazando a veces no es recta, sino que se observan unos pequeños "picos", de lo cual se deduce que en Cantabria la tierra también se mueve aunque no se note.
Colaborador voluntario del INM.  Estación nº 1112-E  Santander-Ojáiz<br />visita: www.ojaizmeteo.net<br
/>  /><br />

Desconectado Nosferatu

  • Acamet
  • Tornado F2
  • *****
  • Mensajes: 5.465
  • Age: 35
  • Pinsapo #SoyDeLasNieves. ¡Parque Nacional YA!
Re: NUESTROS APARATOS DE METEO.
« Respuesta #9 en: Enero 02, 2008, 11:18:04 am »
Que pasón de artilugios y herramientas de trabajo, que gusto de volumen de datos con el que poder trabajar y estudiar el clima de tu zona.
Mi ubicación: Málaga Oeste.

Desconectado HIPATIA

  • Tornado F1
  • *
  • Mensajes: 1.790
  • Age: 51
  • Ubicación: Almería , Pechina
Re: NUESTROS APARATOS DE METEO.
« Respuesta #10 en: Enero 02, 2008, 23:06:03 pm »
muy interesante , aquí en Almería nos da por movernos de cuando en cuando , así que la intensidad de un terremoto que suceda en esta zona tú lo detectarías según su intensidad , uno pequeño que no sea perceptible para el hombre me imagino que lo detectarían los sismógrafos de la zona , pero uno de esos de meneo te llegarían las ondas , bueno espero haber hecho una deducción acertada , simple pero acertada , gracias por contestar mi pregunta , un saludo  :)




                                                                                                                                    Pechina . bajo Andarax . Almería

Desconectado FRENTEFRIO

  • Tornado F1
  • *
  • Mensajes: 125
  • Age: 56
  • Ubicación: Ojáiz-Peñacastillo (Cantabria)
  • SANTANDER - CANTABRIA
    • Estación de Ojáiz-Peñacastillo
Re: NUESTROS APARATOS DE METEO.
« Respuesta #11 en: Enero 05, 2008, 22:56:12 pm »
muy interesante , aquí en Almería nos da por movernos de cuando en cuando , así que la intensidad de un terremoto que suceda en esta zona tú lo detectarías según su intensidad , uno pequeño que no sea perceptible para el hombre me imagino que lo detectarían los sismógrafos de la zona , pero uno de esos de meneo te llegarían las ondas , bueno espero haber hecho una deducción acertada , simple pero acertada , gracias por contestar mi pregunta , un saludo  :)

Saludos de nuevo Hipatia.

No sé hasta qué punto el sismógrafo detectará un terremoto que tenga su epicentro en Almería; tendría que ser algo muy muy gordo y espero que eso no ocurra nunca. Ya sé por la TV, que ésa zona es bastante dada a los "meneos".  No es un aparato profesional, pero se acerca un poco. Si es que llegan las ondas desde tan lejos, quizá lo imprima como un pico más alto de lo normal. Ya dije en otro comentario que la línea que va trazando el aparato no es rectilínea, sino que en ocasiones se observan algunos picos, pero de muy poca importancia. Y esto viene al hilo de que algunos sismos sólo son detectados por los aparatos, sin que las personas se enteren de que efectivamente, la tierra se está moviendo bajo sus piés.

Colaborador voluntario del INM.  Estación nº 1112-E  Santander-Ojáiz<br />visita: www.ojaizmeteo.net<br
/>  /><br />

Desconectado Vigorro...

  • Almeria...
  • Observador meteorológico
  • Tornado F2
  • *****
  • Mensajes: 5.251
  • Age: 45
  • Ubicación: Almeria, al sureste del sureste...
  • Quien habla a mis espaldas es mi culo lo que ve...
Re: NUESTROS APARATOS DE METEO.
« Respuesta #12 en: Enero 06, 2008, 11:03:14 am »
Increible lo que tienes montado... :o :-X solo te falta una antena espacial... ;D

Unos apuntillos en la imagen que adjunto... :D1
Y morirme contigo si te matas,
y matarme contigo si te mueres...
Porque el amor cuando no muere mata,
porque amores que matan nunca mueren...

Desconectado alb_Ronda

  • Moderador del foro.
  • Tornado F5 (Dedo de Dios)
  • *****
  • Mensajes: 12.760
  • Age: 32
  • Ubicación: Ronda (Malaga) // Barcelona
  • Actualmente en Barcelona
Re: NUESTROS APARATOS DE METEO.
« Respuesta #13 en: Enero 06, 2008, 11:34:48 am »
Increible lo que tienes montado... :o :-X solo te falta una antena espacial... ;D

Unos apuntillos en la imagen que adjunto... :D1


Veo que lo ahs cotilleado todo...    :DDD :DDD
-- Actualmente desde Barcelona --
Soy de una ciudad donde llueve hacia arriba y a los pájaros se les ve el lomo mientras vuelan
***

Conectado Gale

  • Webmaster - Admin
  • Tornado F5 (Dedo de Dios)
  • ******
  • Mensajes: 45.333
  • Age: 40
  • Ubicación: Salobreña - Playa, Costa Tropical, (Granada).
    • Cazatormentas.Net
Re: NUESTROS APARATOS DE METEO.
« Respuesta #14 en: Enero 06, 2008, 15:08:55 pm »

 O) O)
